全成地信集團1:1000數字化地形圖測繪項目

項目背景 ：

某村為進行土地報批、規劃設計及後續施工，需對規劃區域進行1:1000數字化地形圖測繪 、製作1:1000數字線划圖、1:1000數字正攝影像圖以及航攝全景視頻。





本次測量範圍主要集中在某鎮境內 ，主要工作量為3.5km²的1:1000航測成圖東西方向飛行 ，航向重疊度為80% ，旁向重疊度為70%，測區地貌類型以丘陵地為主 ，涉飛區域最大落差約150m 。

實施方案：

採用全數字攝影測量的方法開展測區航空攝影及1:1000DOM的生產任務。

外業人員：3人

設備數量：高精度GNSS設備兩台、無人機一架

項目流程：

已有資料分析 ：查看已有資料，如已有線路kml數據，已有測區6個控制點資料等。

設備檢測和調試 ：出發前確認設備可正常運行 ，配件齊全。

外業像控測量 ：布設像控點 ，每個點位觀測兩個測回 ，取兩個測回的平均值為最終成果 。

數據質量檢查 ：每完成一天的作業後，對原始數據進行解算，檢查數據質量 。

成果生產：基礎數據交由內業處理團隊進行整理，外業調繪，最終生產DOM 、DSM 、DLG成果圖 。

項目成果 ：

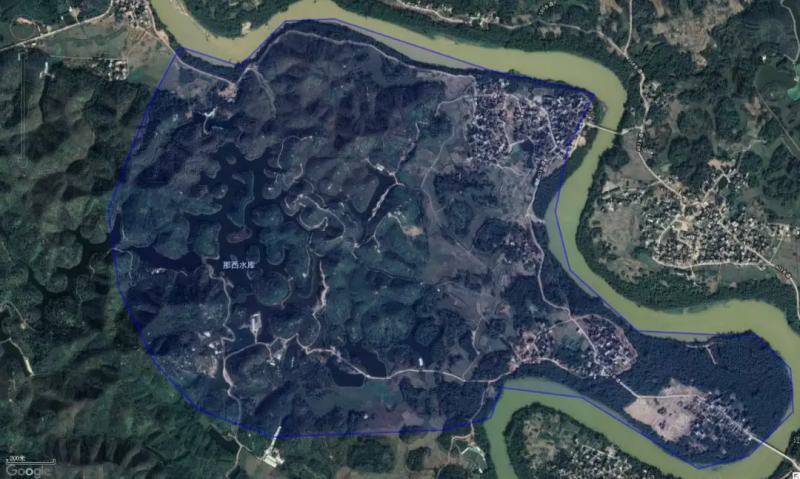

DOM局部圖

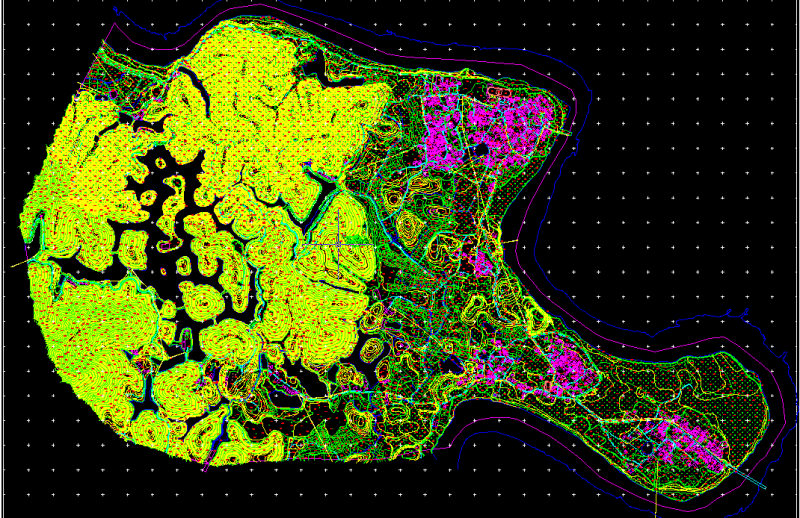

DLG
